HGC800数控蜗杆砂轮磨齿机

HGC800采用连续展成法磨削数控蜗杆砂轮磨齿机,能够从事各种圆柱齿轮磨削循环加工,可满足高精度齿轮的大批量和多品种小批量的生产需求。加工齿顶直径小于800,齿宽小于200,模数小于8,重量小于300公斤(含工装)的圆柱齿轮。

本机床具有磨削自动对刀、自动砂轮护罩旋转、砂轮自动打顶、自动冷却、大护罩自动门、工件上顶尖自动顶紧、工件下顶尖自动夹紧等自动化功能。具有操作简单、高精度、高效率、高稳定性、高自动化等特点。

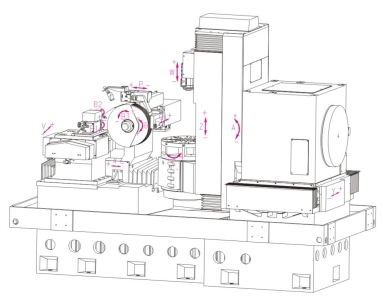

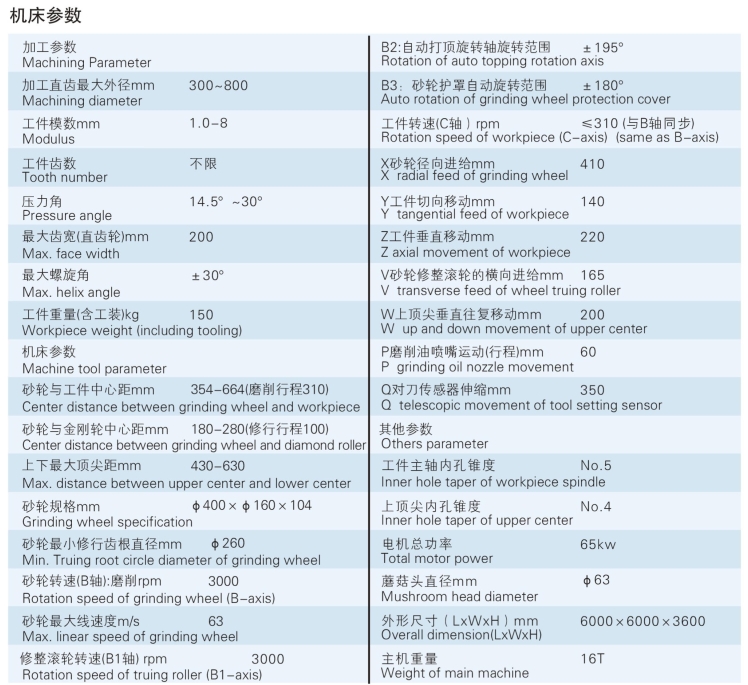

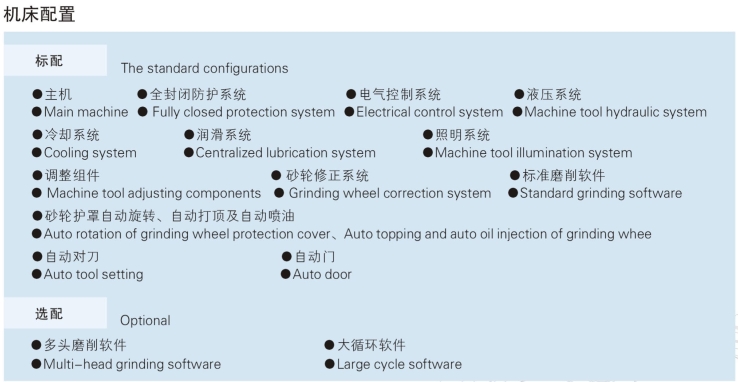

坐标说明

X: 砂轮沿齿轮径向进给

砂轮沿修整滚轮的径向进给

Y:工件切向移动

Z:工件垂直往复移动

V:砂轮修整滚轮的切向进给

W:上顶尖垂直往复移动

Q:对刀传感器伸缩运动

P:磨削油喷嘴自动跟随运动

A:螺旋角旋转

B:砂轮旋转运动

B1:修整滚轮旋转

B2:自动打顶旋转轴

B3:砂轮护罩自动旋转

C:工件旋转运动
