HGC500系列数控蜗杆砂轮磨齿机

HGC500系列机床集成了现代CNC全自动数控技术优势, 实现了高智能、高刚性的产品, 设备具有加工精度高、加工效率高, 精度保持性好的特点外。还具有砂轮护罩自动旋转、自动门、 砂轮自动打顶、上顶尖自动上下移动及自动对刀等功能。 该机床采用砂轮与工件的连续展成磨削原理。 通过十三轴控制五联动完成分齿传动、 轴向差动、砂轮修形,磨齿、切向差动、齿向修形等功能。

通过第三方接口配备机械手可实现自动上下料功能。

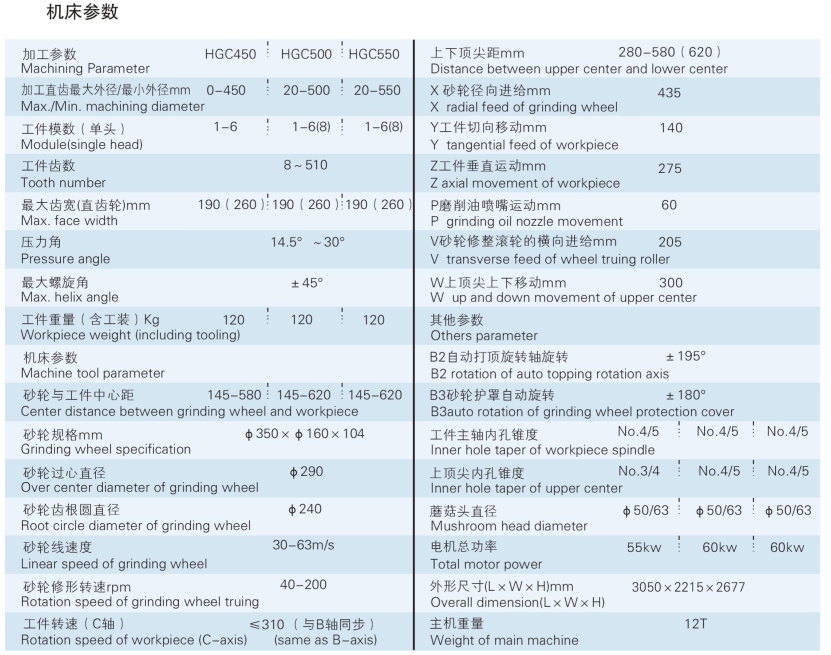

HGC500系列属于7轴5联动重载数控蜗杆磨齿机，支持最多2头磨削功率有以下3种型号：

HGC450  M=1-6 Z=不限  加工直径10-450   适用于0-80公斤内齿轮的磨削

HGC500  M=1-6（8）    加工直径10-500   适用于0-120公斤内齿轮的磨削

HGC550  M=1-6（8）    加工直径10-550   适用于0-120公斤内齿轮的磨削

此设备适用于各种重载大齿轮、大模数齿轮的磨削。

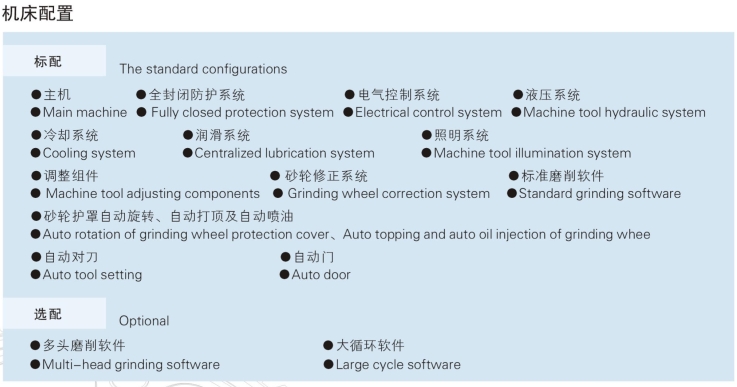

机床特点

(1) 工件旋转工作台采用圆光栅及力矩电机直驱机构,缩短了传动链,效率高、精度高;

(2) PowerGear-C400先进的磨削软件及数学计算系统软件使设备加工效率高;

(3) 可实现自动修形、自动对刀、自动磨齿大循环， 通过第三方接口配备机械手自动上下料，实现高速、高效功能；

(4)  直线运动轴采用进口带预紧力的滚柱直线导轨系统、精度保持性好,耐用且不易变形; 采用精密滚珠丝杠,由交流伺服同步电机直接驱动;

(5)  上顶尖运动采用进口直线导轨支持液压驱动结构,具备自动移动功能;上下最大顶尖距由280至580、620可调,调整方便,加工轴齿范围大。提高机床效率;

(6) 机床设计有全封闭护罩、 安全照明, 油雾处理, 无飞溅, 无泄漏, 对环境无污染;

(7) 大功率单金刚滚轮砂轮修整器可实现压力角调整，修整路径做往复及进给运动。

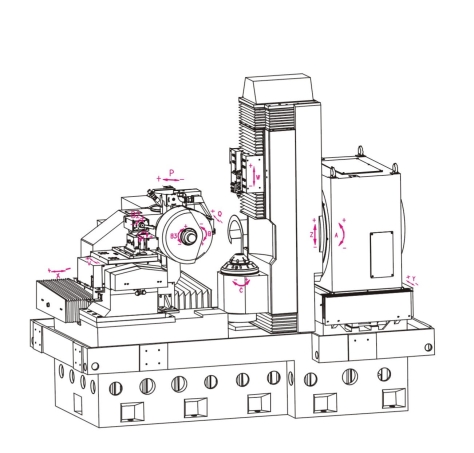

坐标说明

X: 砂轮沿齿轮径向进给

砂轮沿修整滚轮的径向进给

Y:工件切向移动

Z:工件垂直往复移动

V:砂轮修整滚轮的切向运动

W:上顶尖垂直往复移动

P:磨削油喷嘴运动

Q:对刀传感器伸缩运动

A:螺旋角旋转

B:砂轮旋转运动

B1:修整滚轮旋转

B2:自动打顶旋转轴

B3:砂轮护罩自动旋转

C:工件旋转运动
