HG400(C)数控蜗杆砂轮磨齿机

发布时间:2022-06-09

HG400C数控蜗杆砂轮磨齿机

HG400C是在HG400的基础功能上扩展型机床。实现了更高智能、高刚性化的产品, 具有加工精度高、加工效率高、 精度保持性好的特点外。 还具有砂轮护罩自动旋转、自动对刀、 自动门、砂轮自动打顶及顶尖自动上下移动等功能。该机床采用砂轮与工件的连续展成磨削原理, 通过八轴控制五轴联动, 完成修形和磨削功能。

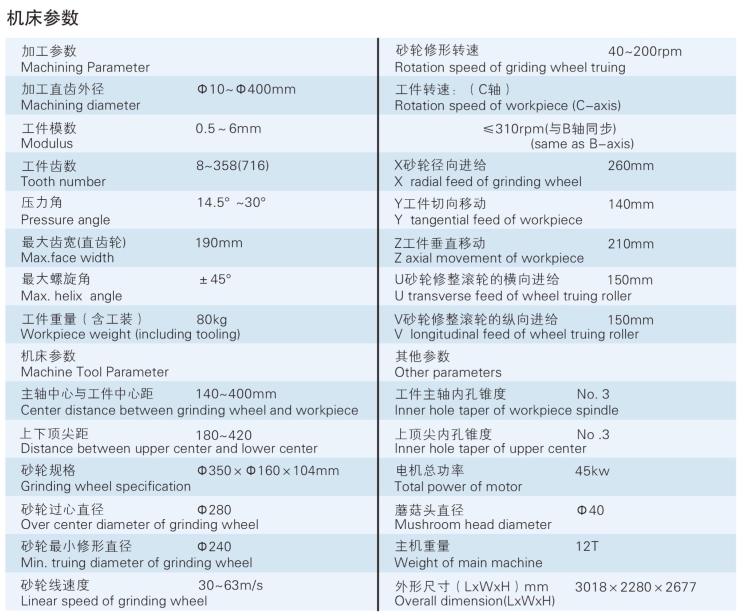

HG400C系列 属于8轴5联动数控蜗杆磨齿机,支持最多2磨削功能;

M=0.5-6   Z=不限     加工直径10-400   适用于0-80公斤内齿轮的磨削

此设备用于圆柱硬齿面齿轮减速机、纺织泵齿轮、口罩机齿轮箱等。

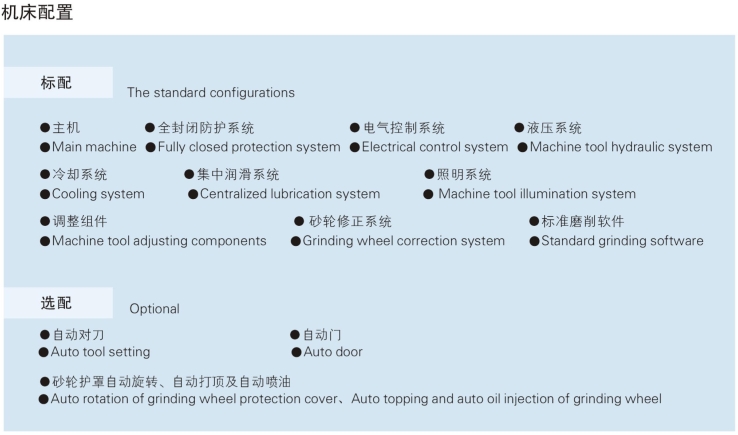

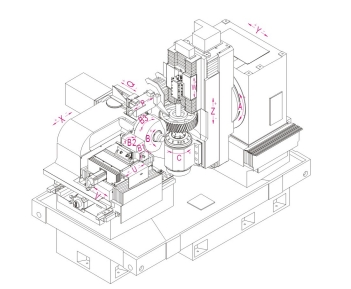

坐标说明

X: 砂轮径向进给

Y: 工件切向移动

Z: 工件垂直移动

U: 砂轮修整滚轮的向进给

V: 砂轮修整滚轮的向进给

A: 螺旋角旋转运动

B: 砂轮旋转运动

W: 上顶尖上下移动

Q: 对刀传感器伸缩运动

P: 磨削油喷嘴自动跟随运动

B1: 金刚滚轮旋转轴

B2:自动打顶旋转轴

B3: 砂轮护罩自动旋转

C: 工件旋转运动
